Hướng Dẫn Lắp Đặt Biến Tần Năng Lượng Mặt Trời

+ Chuẩn Bị Trước Khi Lắp Đặt

- Trước khi lắp đặt biến tần, cần kiểm tra các thiết bị và đảm bảo rằng vị trí lắp đặt phù hợp:

- Chọn vị trí: Biến tần cần đặt ở nơi thoáng mát, tránh ánh nắng trực tiếp, không gian khô ráo, tránh bụi bẩn và ẩm ướt.

- Kiểm tra thiết bị và phụ kiện: Đảm bảo biến tần và các phụ kiện (như dây cáp, bộ điều khiển, công tắc ngắt kết nối) đều đạt chuẩn và không có dấu hiệu hư hỏng.

- Chuẩn bị các công cụ cần thiết: Bao gồm dụng cụ đo điện áp, tua vít, khoan lỗ, bộ kẹp dây cáp và các thiết bị an toàn như găng tay cách điện.

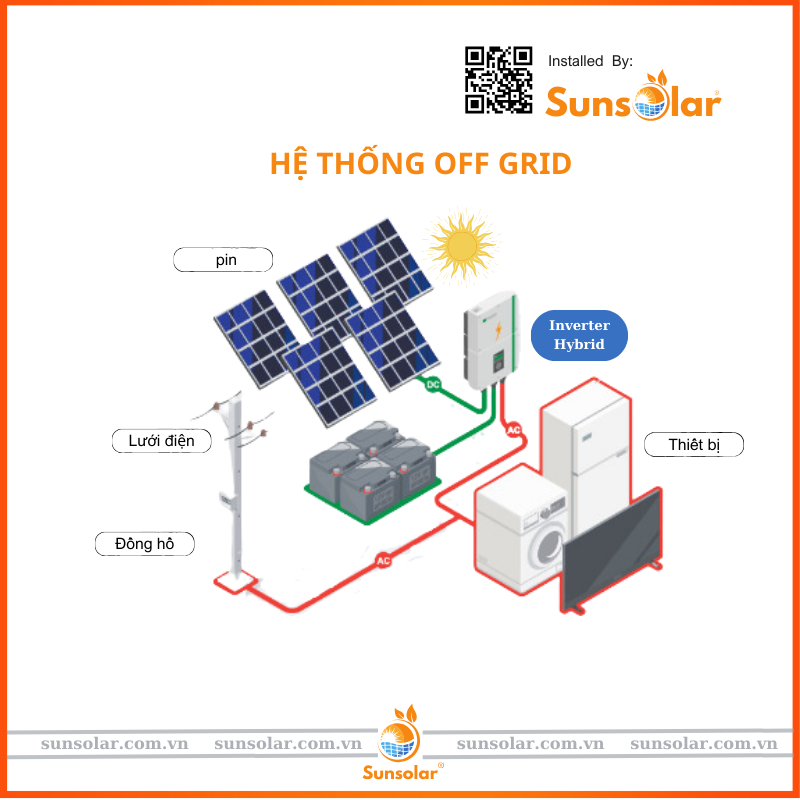

Hệ thống điện mặt trời Off Grid

+ Lắp Đặt Biến Tần

- Cố Định Biến Tần Trên Tường Hoặc Khung Giá Đỡ

- Đánh dấu vị trí cố định: Đặt giá đỡ biến tần tại vị trí đã chọn, đánh dấu các vị trí lỗ khoan.

- Khoan lỗ và lắp giá đỡ: Dùng khoan để khoan các lỗ đánh dấu, cố định giá đỡ lên tường hoặc bề mặt phẳng bằng vít.

- Gắn biến tần lên giá đỡ: Đặt biến tần vào giá đỡ, dùng vít hoặc bu-lông để cố định chắc chắn, đảm bảo biến tần không bị lỏng lẻo.

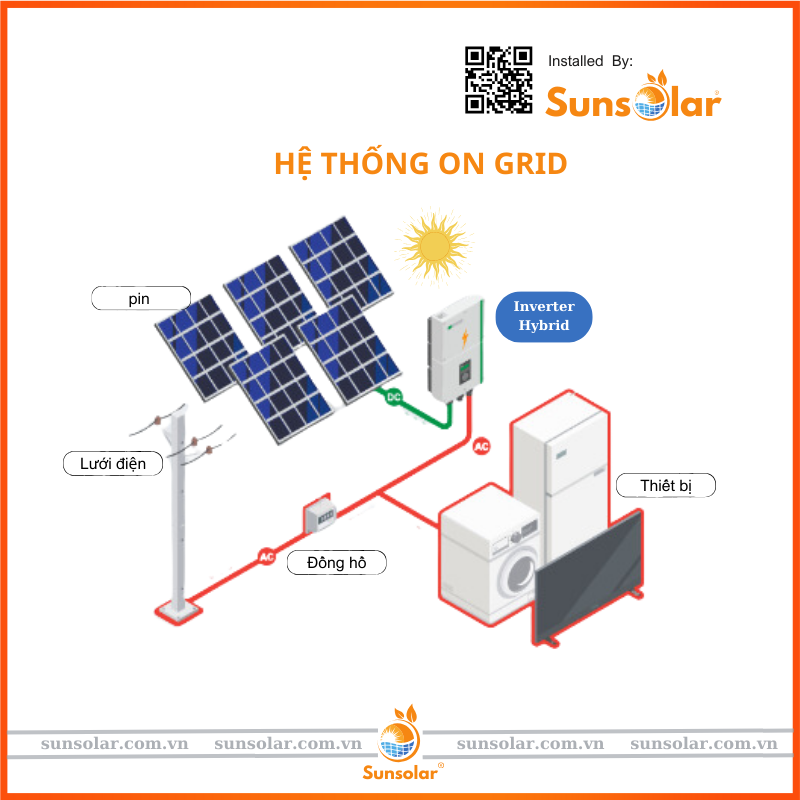

Hệ Thống Năng lượng mặt trời On Grid

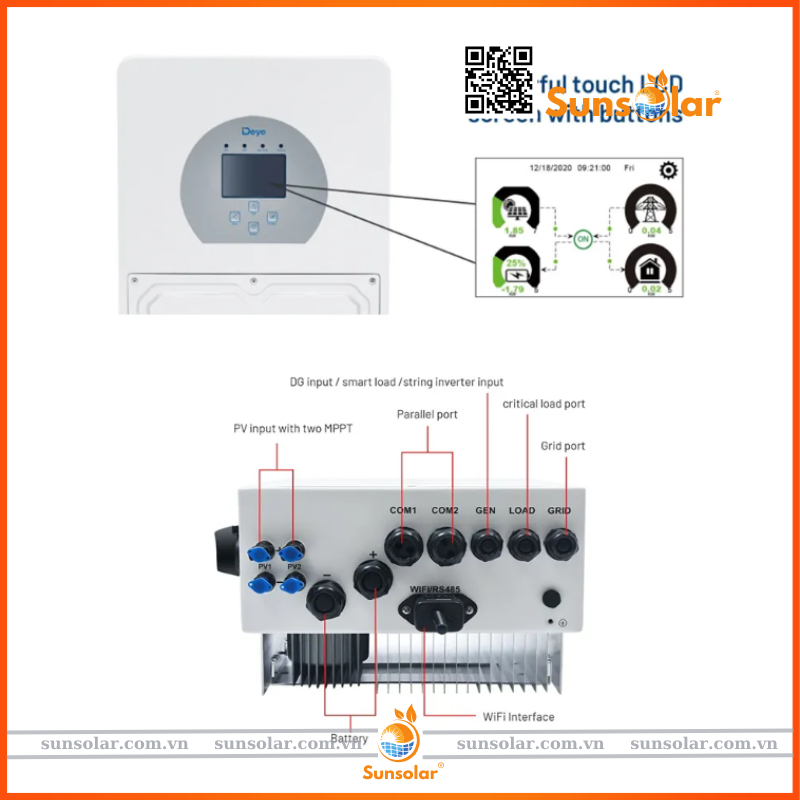

+ Kết Nối Biến Tần Với Hệ Thống Pin Mặt Trời

- Kết nối dây DC từ tấm pin vào biến tần: Kết nối cáp điện từ các tấm pin mặt trời vào cổng DC của biến tần, đảm bảo cực dương (+) và cực âm (-) được nối đúng.

- Sử dụng bộ ngắt kết nối DC: Để an toàn, lắp đặt công tắc ngắt DC giữa tấm pin và biến tần để dễ dàng ngắt kết nối khi bảo trì hoặc sửa chữa.

+ Kết Nối Biến Tần Với Hệ Thống Điện Lưới (Đối Với Hệ Hòa Lưới)

- Nối dây AC từ biến tần vào hệ thống điện lưới: Kết nối dây cáp từ cổng AC của biến tần vào bảng điện của hệ thống hoặc vào lưới điện chính. Đảm bảo dây nối an toàn, chắc chắn và đúng cực.

- Lắp đặt bộ ngắt kết nối AC: Bộ ngắt kết nối AC giúp ngắt điện khi cần kiểm tra hay bảo trì hệ thống, đảm bảo an toàn cho người sử dụng.

3. Kết Nối Đất (Grounding)

Đảm bảo biến tần và khung pin được kết nối với hệ thống nối đất để ngăn ngừa nguy cơ hỏng hóc do sét hoặc các sự cố khác về điện.

Sử dụng dây nối đất đạt chuẩn và kiểm tra kỹ càng các kết nối để đảm bảo an toàn tuyệt đối.

+ Kết Nối Hệ Thống Giám Sát (Tùy Chọn)

- Nhiều biến tần năng lượng mặt trời có tích hợp tính năng giám sát qua ứng dụng hoặc web. Để cài đặt tính năng giám sát:

- Kết nối mạng (Wi-Fi hoặc Ethernet): Kết nối biến tần với mạng Wi-Fi hoặc Ethernet để theo dõi dữ liệu và hiệu suất từ xa.

- Cấu hình hệ thống giám sát: Tải ứng dụng giám sát của nhà sản xuất (nếu có) và thực hiện các bước cấu hình theo hướng dẫn.

+ Kiểm Tra Lại Các Kết Nối

- Kiểm tra toàn bộ các kết nối dây DC, AC, và dây nối đất để đảm bảo không có lỗi nối nhầm cực hoặc lỏng lẻo.

- Đảm bảo tất cả các thiết bị ngắt kết nối hoạt động bình thường.

+ Khởi Động Biến Tần

- Bật công tắc ngắt DC: Kết nối nguồn từ pin mặt trời vào biến tần.

- Bật công tắc ngắt AC: Kết nối biến tần với hệ thống điện lưới hoặc thiết bị tải.

- Kiểm tra trạng thái hoạt động: Kiểm tra các đèn LED hoặc màn hình hiển thị của biến tần để đảm bảo thiết bị hoạt động ổn định và không có cảnh báo lỗi.

+ Kiểm Tra Hiệu Suất Hệ Thống

- Theo dõi hiệu suất hoạt động của hệ thống qua ứng dụng hoặc trên màn hình của biến tần để đảm bảo hệ thống đang sản xuất điện hiệu quả.

- Nếu có sự cố hoặc biến tần không hoạt động đúng, kiểm tra các kết nối và hướng dẫn kỹ thuật từ nhà sản xuất.

+ Lưu Ý An Toàn Khi Lắp Đặt Biến Tần

- Sử dụng các thiết bị an toàn: Đảm bảo đeo găng tay và kính bảo hộ khi làm việc với điện áp cao.

- Làm theo hướng dẫn của nhà sản xuất: Mỗi loại biến tần có thể có yêu cầu kỹ thuật khác nhau, vì vậy nên tuân thủ hướng dẫn cụ thể từ nhà sản xuất.

- Kiểm tra định kỳ: Sau khi lắp đặt, cần kiểm tra định kỳ các kết nối và hoạt động của biến tần để đảm bảo hệ thống duy trì hiệu suất cao và an toàn.

1. Chức Năng Chính Của Biến Tần Năng Lượng Mặt Trời

Biến tần năng lượng mặt trời không chỉ chuyển đổi dòng điện mà còn đảm nhiệm các chức năng quan trọng khác như:

Điều chỉnh điện áp: Đảm bảo điện áp đầu ra phù hợp với lưới điện và đáp ứng yêu cầu của các thiết bị.

Tối ưu hóa hiệu suất: Tối ưu hóa công suất điện từ tấm pin mặt trời để đạt hiệu quả cao nhất.

Giám sát hệ thống: Các biến tần hiện đại tích hợp chức năng giám sát và báo lỗi, giúp người dùng theo dõi hoạt động của hệ thống một cách dễ dàng.

Chống lại quá tải và ngắt mạch: Bảo vệ hệ thống điện mặt trời khỏi các sự cố như quá tải hoặc ngắn mạch, đảm bảo an toàn cho người dùng và thiết bị.

2. Nguyên Lý Hoạt Động Của Biến Tần Năng Lượng Mặt Trời

Biến tần năng lượng mặt trời hoạt động dựa trên nguyên lý chuyển đổi dòng điện. Khi ánh sáng mặt trời chiếu vào tấm pin năng lượng mặt trời, các tế bào quang điện sẽ chuyển đổi năng lượng mặt trời thành dòng điện một chiều (DC). Biến tần sau đó sẽ chuyển đổi dòng điện này thành dòng điện xoay chiều (AC), phù

hợp để sử dụng cho các thiết bị điện trong gia đình hoặc hòa vào lưới điện quốc gia.

3. Các Loại Biến Tần Năng Lượng Mặt Trời Phổ Biến

Biến tần năng lượng mặt trời có nhiều loại, tùy thuộc vào thiết kế hệ thống và nhu cầu sử dụng, người dùng có thể chọn lựa loại biến tần phù hợp. Dưới đây là các loại phổ biến nhất:

+  Biến tần chuỗi (String Inverter)

- Biến tần chuỗi là loại biến tần phổ biến nhất cho các hệ thống điện mặt trời gia đình và thương mại. Mỗi chuỗi tấm pin sẽ kết nối với một biến tần chuỗi, và biến tần sẽ chuyển đổi dòng điện từ các chuỗi này.

- Ưu điểm: Chi phí thấp, dễ lắp đặt và bảo trì.

- Nhược điểm: Nếu một tấm pin trong chuỗi gặp sự cố, toàn bộ chuỗi có thể bị ảnh hưởng.

+ Biến tần micro (Micro Inverter)

- Biến tần micro được lắp đặt riêng lẻ cho từng tấm pin mặt trời, giúp tối ưu hóa hiệu suất của từng tấm pin một cách độc lập.

- Ưu điểm: Tăng hiệu suất, giảm ảnh hưởng của bóng râm hoặc hư hỏng tại một tấm pin riêng lẻ.

- Nhược điểm: Chi phí cao hơn và yêu cầu bảo trì nhiều hơn so với biến tần chuỗi.

+  Biến tần trung tâm (Central Inverter)

- Biến tần trung tâm chủ yếu được sử dụng cho các hệ thống lớn, như các trang trại năng lượng mặt trời.

- Ưu điểm: Khả năng xử lý công suất lớn.

- Nhược điểm: Khó khăn trong bảo trì và không phù hợp cho các hệ thống quy mô nhỏ.

+ Biến tần hybrid

- Biến tần hybrid có khả năng quản lý cả điện năng từ pin mặt trời và pin lưu trữ, cho phép người dùng lưu trữ năng lượng khi dư thừa và sử dụng khi cần thiết.

- Ưu điểm: Tối ưu hóa việc sử dụng năng lượng, giảm chi phí điện năng.

- Nhược điểm: Chi phí đầu tư ban đầu cao.

4. Lợi Ích Khi Sử Dụng Biến Tần Năng Lượng Mặt Trời

- Sử dụng biến tần năng lượng mặt trời mang lại nhiều lợi ích quan trọng cho hệ thống điện mặt trời:

- Tối ưu hóa hiệu suất hệ thống: Giúp hệ thống điện mặt trời hoạt động ổn định và đạt hiệu suất cao nhất.

- Bảo vệ thiết bị điện: Đảm bảo an toàn cho các thiết bị điện trong nhà khi sử dụng nguồn điện từ năng lượng mặt trời.

- Tiết kiệm chi phí: Giảm thiểu chi phí điện năng từ lưới điện quốc gia, đặc biệt khi kết hợp với pin lưu trữ.

- Giảm phát thải CO2: Góp phần bảo vệ môi trường bằng cách giảm thiểu lượng khí thải CO2 từ việc sử dụng năng lượng tái tạo.

5. Ứng Dụng Của Biến Tần Năng Lượng Mặt Trời Trong Thực Tế

- Biến tần năng lượng mặt trời có thể được ứng dụng trong nhiều hệ thống khác nhau, bao gồm:

- Hệ thống điện mặt trời hòa lưới: Kết hợp biến tần với hệ thống điện lưới để cung cấp nguồn điện ổn định và giảm chi phí điện năng.

- Hệ thống điện mặt trời độc lập (off-grid): Biến tần kết hợp với pin lưu trữ, giúp cung cấp điện cho các khu vực không có lưới điện.

- Hệ thống hybrid: Sử dụng cho các hộ gia đình và doanh nghiệp có nhu cầu sử dụng điện ổn định và muốn tối ưu hóa chi phí.

6. Cách Chọn Lựa Biến Tần Năng Lượng Mặt Trời Phù Hợp

- Để chọn được biến tần năng lượng mặt trời phù hợp, người dùng nên lưu ý một số yếu tố sau:

- Công suất: Đảm bảo biến tần có công suất phù hợp với hệ thống pin mặt trời, tránh tình trạng quá tải hoặc không đủ công suất.

- Hiệu suất biến tần: Chọn các biến tần có hiệu suất cao để giảm tổn thất năng lượng.

- Tính năng giám sát: Một số biến tần tích hợp hệ thống giám sát, cho phép người dùng theo dõi hiệu suất hệ thống qua ứng dụng di động hoặc website.

- Độ bền và bảo hành: Chọn biến tần từ các thương hiệu uy tín và có thời gian bảo hành dài để đảm bảo hoạt động ổn định trong thời gian dài.

7. Bảo Dưỡng Biến Tần Năng Lượng Mặt Trời

- Để đảm bảo hiệu suất của biến tần năng lượng mặt trời, người dùng cần thực hiện bảo dưỡng định kỳ:

- Kiểm tra kết nối điện: Đảm bảo các dây kết nối không bị lỏng lẻo hoặc có dấu hiệu hao mòn.

- Vệ sinh thiết bị: Làm sạch bề mặt và hệ thống quạt làm mát của biến tần để tránh tích tụ bụi bẩn, đảm bảo khả năng tản nhiệt tốt.

- Theo dõi hiệu suất: Thường xuyên kiểm tra và giám sát hoạt động của biến tần qua ứng dụng để phát hiện kịp thời các sự cố.

8. Giá Cả và Địa Chỉ Mua Biến Tần Năng Lượng Mặt Trời

- Giá của biến tần năng lượng mặt trời có thể dao động từ 5 triệu đến 50 triệu đồng tùy thuộc vào công suất, thương hiệu, và tính năng của thiết bị. Các thương hiệu nổi tiếng như SMA, Fronius, Sungrow, Huawei, Growatt đều cung cấp các dòng biến tần chất lượng cao với chính sách bảo hành tốt.

- Người dùng nên chọn mua biến tần tại các nhà phân phối uy tín, được ủy quyền từ nhà sản xuất, để đảm bảo chất lượng sản phẩm cũng như chính sách bảo hành và hỗ trợ kỹ thuật khi cần thiết.
